印刷机定位装置前规和侧规怎么调节?

　　为了使纸张能够准确、稳定地进入印刷装置，保证图文在纸张上有固定的相对位置，印刷机设有控制纸张定位的机构：适位装置。定位装置的结构、性能及其调节，对胶印机的印刷性能和印品质量有着直接的影响。

　　由于纸张是在输纸台上进行定位，所以J2108型机用两个方向的三点定位形式，即纵向(纸张向叼口方向移动)定位和横向(俗称来去方向)定位。纵向的定位机构称为前挡纸规，简称前规，一般使用两个;横向的定位机构称为侧挡纸规，简称侧规，用一个。。(wwW.0871ys.c0m)

　　1.前规

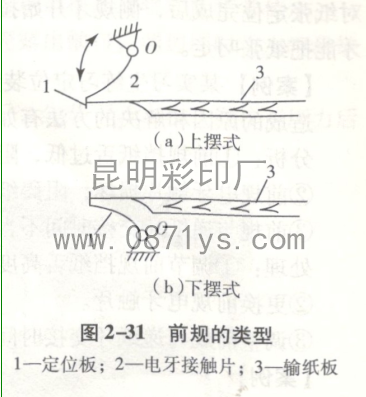

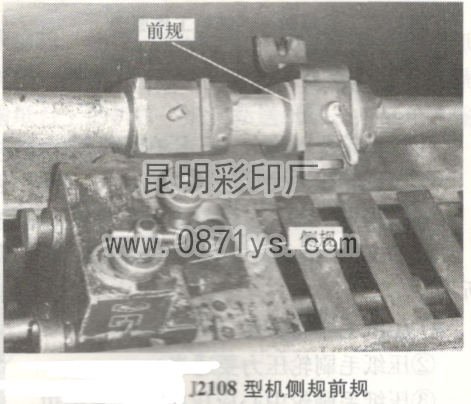

　　(1)前规的结构形式。目前国产的胶印机采用的前规主要有上摆式和下摆式两种。图2-30J2108型酬规前规

　　图(a)为上摆式前规，其摆动轴心位于输纸板上方，当前规下摆对纸张进行定位后，由递纸牙叼住纸张，完成交接，前规开始上摆让纸。J2108型机就采用的是上摆式前规。

　　图(b)为下摆式前规，其摆动轴心位于输纸板下方，当前规上摆对纸张进行定位后，由递纸牙叼住纸张，完成交接，前规开始下摆让纸：

　　(2)前规的调节。

　　①前规前后定位位置应根据叼纸牙尺寸确定(一般为3~5mm)。

　　②前规应与递纸机构相协调，保证递纸机构左、中、右叼牙叼纸量一致。

　　③调节前规与印版位置相配合，前规作微调，实现套印准确。

　　④前规挡纸舌高度应控制在3张印刷用纸厚度。(wwW.0871ys.c0m)

　　2.侧规

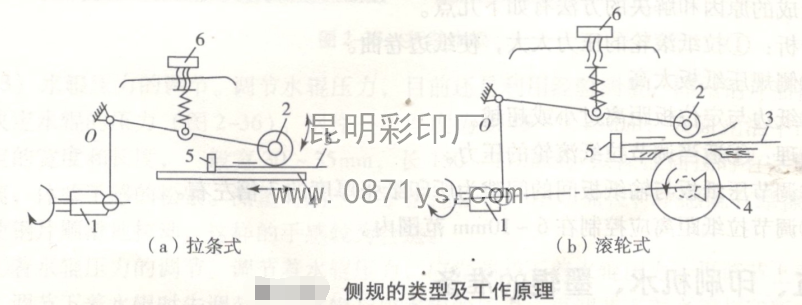

　　(1)侧规的结构形式。侧规是确定纸张在印刷滚筒轴向位置的规矩。目前胶印机采用的侧规主要有拉条式、滚轮式、气动式三种形式，如图所示。

　　1—端面凸轮;2—拉纸球;3—纸张;4一拉纸条或拉纸轮;5—定位板;6—调整螺钉

　　图(a)为拉条式侧规，其拉纸在端面。凸轮的控制下绕0点上下摆动，由于拉纸条做左右移动，当拉纸条向左运动时，拉纸球正好向下摆动，靠拉纸球与拉纸条之间的接触摩擦力将纸张侧向拉动，实现定位。

　　图(b)为滚轮式侧规，它是依靠拉纸球和拉纸轮之间产生的接触摩擦力将纸张侧向拉动，实现定位。J2108型机就采用的是滚轮式侧规。

　　图2-33为气动式侧规，它是依靠气体吸住纸张产生侧向运动定位。当吸气板与吸气气路接通后便吸住纸张，然后滑块向左滑动，使纸张与定位板接触，完成纸张侧向定位。

　　(2)侧规的调节。

　　①根据纸张的厚度和尺寸大小来调节拉纸球与拉纸轮的摩擦力大小。纸张幅面大、厚时，摩擦力应相应增加，反之亦然。

　　②拉纸距离应控制在6~10mm范围内。

　　③压纸板与输纸板间的间隙为所印纸张厚度的3倍左右。

　　④前规、侧规与递纸牙的交接关系。在前规对纸张定位完成后，侧规才开始拉纸。对于递纸牙来说，只有侧规压纸板抬起，递纸牙才能把纸张叼走。
